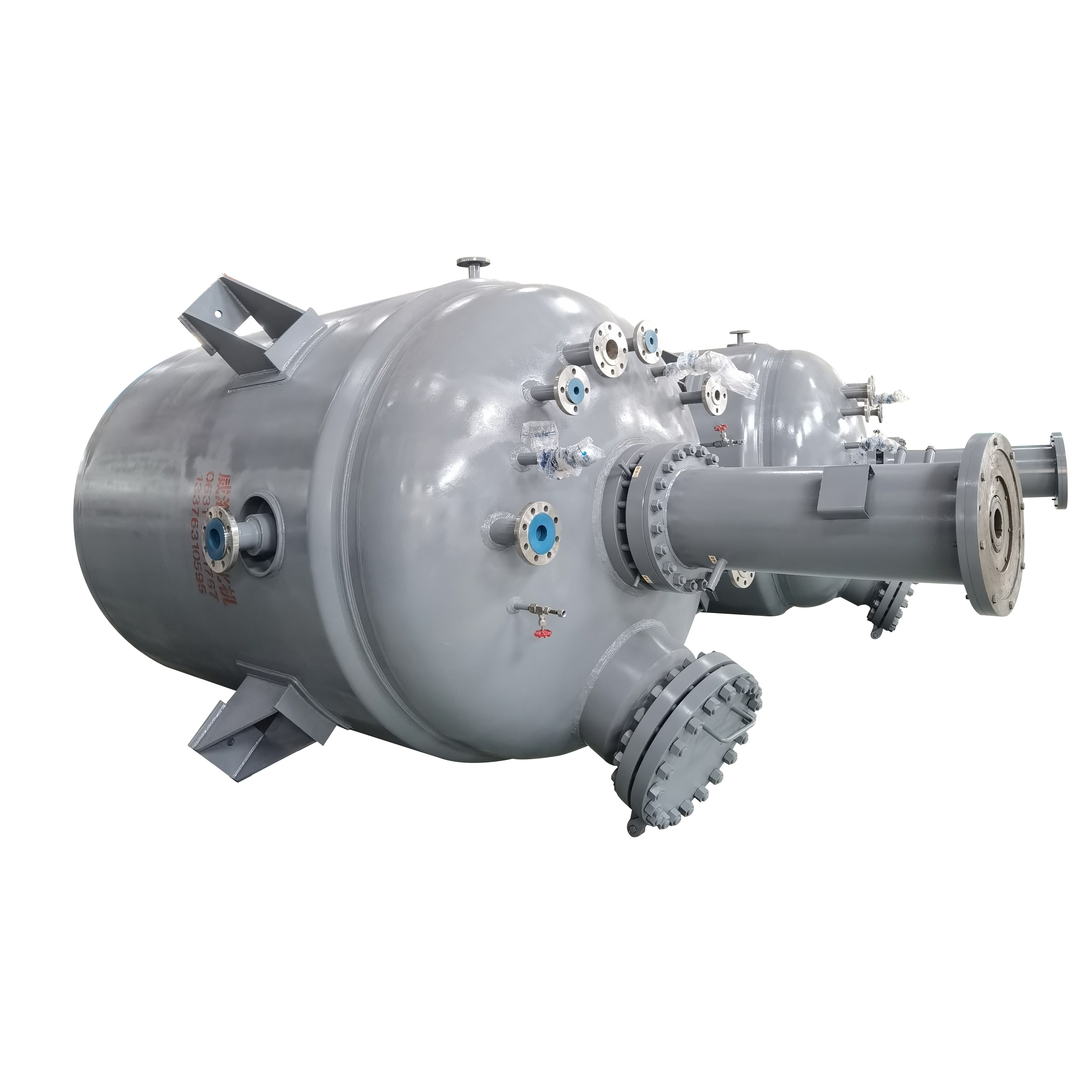

磁力反應釜是一種化工生產中的攪拌裝置，其結構是由釜體、動力傳動軸及中間的磁力傳遞部分組成，釜體內垂直裝有攪拌軸，上面動力傳動軸與磁力外轉子聯接，攪拌軸與磁力內轉子聯接，內外轉子之間設有隔離套，隔離套與釜體固定為一體，磁力傳遞部分以靜密封取代了動密封，整個裝置有機的結合在一起。優點：傳遞效率高，能耗低，攪拌之兩部分為無接觸傳動，噪音小，在易燃、易爆生產中安全可靠。  廣泛應用于合成塑料.合成纖維.合成橡膠.醫藥.農藥.化肥.染料.涂料.食品.冶金.廢水處理等行業.實驗室的攪拌反應器的容積可小至數十毫升.而污水處理.濕法冶金.磷肥等工業大型反應器的容積可達數千立方米.除用作化學反應器外還廣泛應用于混合.分散.溶解.結晶.萃取.吸收或解吸.傳熱等操作.
特點：采用磁力傳動，改變傳統的動密封為靜密封，徹底解決了中高壓工作狀態下動密封造成的泄露問題。
性能指標：工作壓力：-0.1～35MPa
工作溫度：-196～450℃
容積：1～30000L
加熱方式：蒸汽、導熱油、電加熱器等。
攪拌軸轉速：0～1000r/min
用途：用于高壓加氫、中高壓工作場合及易燃、易爆等比較苛刻的條件的生產
主要材質：碳鋼、不銹鋼及其復合材料、鎳復合材料及鈦復合材料 鋯復合材料。
規格與技術參數

Model No.	Vol.（L）	A（mm）	B（mm）	C（mm）	Power(kW)
FCH1000	1000	1000	1100	3800	7.5-11
FCH2000	2000	1200	1500	4200	11-15
FCH3000	3000	1400	1700	4500	15-18.5
FCH5000	5000	1600	2150	4700	18.5-30
FCH6000	6000	1700	2350	5300	22-30
FCH8000	8000	1900	2500	5700	22-37
FCH10000	10000	2000	2800	5800	22-37
FCH15000	15000	2400	2900	6100	30-55
FCH20000	20000	2600	3300	7100	30-55
FCH25000	25000	2800	3550	7600	30-55
FCH30000	30000	2800	4350	9100	37-75

                                                            FCH結構圖

序號	名稱	技術參數
1	有效容積	1-30000L
2	材質	釜體材料主要采用0Cr18Ni9（304）、00Cr17Ni14Mo2(316L)、1Cr18Ni9Ti（321），并可根據不同介質要求制作鈦材（TA2）、鎳材、鉭材、鋯材、哈氏合金、反應釜內噴四氟及襯鎳（Ni6）等鎳復合材料 鈦復合材料以及鋯復合材料。
3	設計壓力	-0.1~10MPa
4	設計溫度	350℃
5	攪拌轉速	0～1000r/min
6	電機功率	22~55KW
7	加熱功率	建議用循環加熱
8	電機形式	電機為普通交流電機，亦可根據用戶要求采用防爆電機。
9	加熱方式	導熱油循環加熱，蒸汽循環加熱 電加熱
10	常規釜蓋開口形式	氣相口配針形閥，液相口配法蘭球閥及釜內插底管，固體加料口配盲板，測控溫口配鉑電阻，壓力表安全爆破口配壓力表及安全防爆裝置，釜內冷卻盤管進、出口配法蘭。
11	攪拌形式	槳式或錨式，還可根據實際情況和用戶要求確定攪拌形式。
12	攪拌軸：	采用自潤滑耐磨軸套，適合于各種介質的攪拌。
13	密封方式	磁力密封，機械密封，填料密封。
14	出料方式	上出料，下出料
15	控制儀	配有自動溫度調節儀，控溫精度±1℃；具有變頻調速功能，加熱功率可調，能實現自動恒溫的目的。
16	其他配置	如果用戶在釜蓋、釜體開口、內部結構、壓力高低、攪拌槳葉、及增加其它附助裝置（如冷凝回流裝置、恒壓加料罐、接收裝置、冷凝器等）等有特殊要求，可完全按照用戶的要求加工制造。
